工作原理

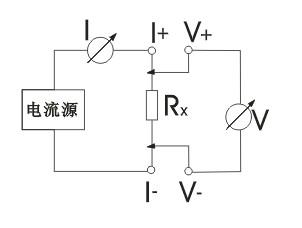

HN200A回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖二。

由電流源經“I+、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V+、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。

操作方式

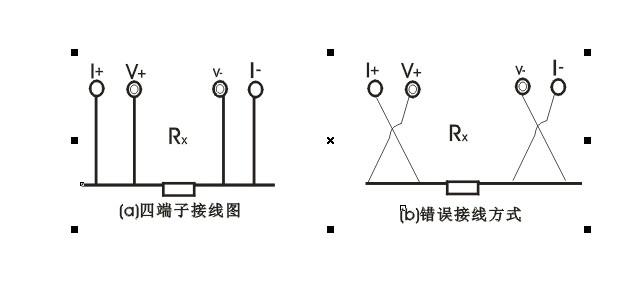

1、按圖三接線方法接線。

2、回路電阻測試儀儀器面板與測試線的連接處應扭緊，不得有松動現象。

3、應按照四端子法接線，即電流線應夾在被試品的外側，電壓線應夾在被試品的內側，電流與電壓必須同極性。

4、檢查確認無誤后，接入220V交流電，合上電源開關，儀器進入開機狀態。
